伴熱采樣復合管是環保監測體系中的主要管線，由耐腐蝕高功能樹脂管與自限溫伴熱帶或恒功率伴熱帶構成內芯，外加保溫層、鋁帶，最終敷以阻燃聚烯烴維護外套復合而成。煙氣采樣復合管能有效地避免各種工藝管內物料凍住、結露或不流通并能堅持一定溫度或粘度。這兒咱們以運用恒功率電伴熱帶的采樣復合為例，介紹一下它的查看規范。

一、參數功能數據：

煙氣伴熱采樣復合管的檢測需求到達下表請求

二、外觀查驗：

查看煙氣伴熱采樣復合管內的伴熱線外觀應表皮無氣泡、龜裂等現象；查看伴熱線表面字跡清晰。

三、 構造查驗：

A. 電源母線 2 根，單根含單絲數為 19 根，單根母線導體截面積≥2.5mm2；

B. 導體單絲直徑在 0.12mm-0.15mm 之間；

C. 護套最薄點厚度最小為 2mm，護套外徑為 38-40mm；

D. 導氣管原料為聚四氟乙烯，內徑為 6mm±0.1mm，外徑為 8mm±0.1mm；

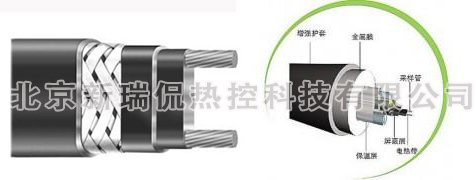

E. 伴熱線構成：通電導體、加熱絲、導氣管、鋁箔層、玻璃纖維保溫層、耐寒PVC外套。

四、測驗查驗

A. 將電伴熱線一端銜接 220V 交流電，另一端用絕緣膠布包好，避免短路。

B. 將采樣泵的出口經過Ф 6-Ф 8 轉換頭與伴熱線通電端氣管銜接。

C. 將電伴熱線架空通電 2h 后，發動采樣泵對伴熱線進行吹氣，將溫度計刺進另外一端的伴熱管，丈量氣流溫度應大于 120℃。

D. 丈量導體單絲直徑和導體截面積是不是滿足技能的請求。S=π {(19×R)/2}2；（π =3.14 R:導體單絲的半徑）

E. 伴熱線為 350 米時電阻值應為小于 5.69Ω 500 米時電阻值應為小于 5.3Ω。

F. 耐熱老化功能:絕緣和護套的耐熱功能按GB/T2951.7的規則測驗。

G. 折彎半徑測驗：將伴熱線以半徑0.5米折彎并正常作業，記載其作業狀況，測驗168小時。
